引言

在开发中，往往会遇到一些关于延时任务的需求。例如：

  • 生成订单60秒后,给用户发短信。
  • 生成订单30分钟未支付，则自动取消。

对上述的任务，我们给一个专业的名字来形容，那就是延时任务。那么这里就会产生一个问题，这个延时任务和定时任务的区别究竟在哪里呢？一共有如下几点区别：

  • 定时任务有明确的触发时间，延时任务没有。
  • 定时任务有执行周期，而延时任务在某事件触发后一段时间内执行，没有执行周期。
  • 定时任务一般执行的是批处理操作是多个任务，而延时任务一般是单个任务。

下面，我们以判断订单是否超时为例，进行方案分析。

方案分析

数据库轮询

思路

该方案通常是在小型项目中使用，即通过一个线程定时的去扫描数据库，通过订单时间来判断是否有超时的订单，然后进行update或delete等操作。

实现

使用spring集成的quartz就可以很好地实现这个功能，此处就不详述了。

优缺点

优点：简单易行，支持集群操作。
缺点：(1)对服务器内存消耗大。
   (2)存在延迟，比如你每隔3分钟扫描一次，那最坏的延迟时间就是3分钟。
   (3)假设你的订单有几千万条，每隔几分钟这样扫描一次，数据库损耗极大。

JDK的延迟队列

思路

该方案是利用JDK自带的DelayQueue来实现，这是一个无界阻塞队列，该队列只有在延迟期满的时候才能从中获取元素，放入DelayQueue中的对象，是必须实现Delayed接口的。

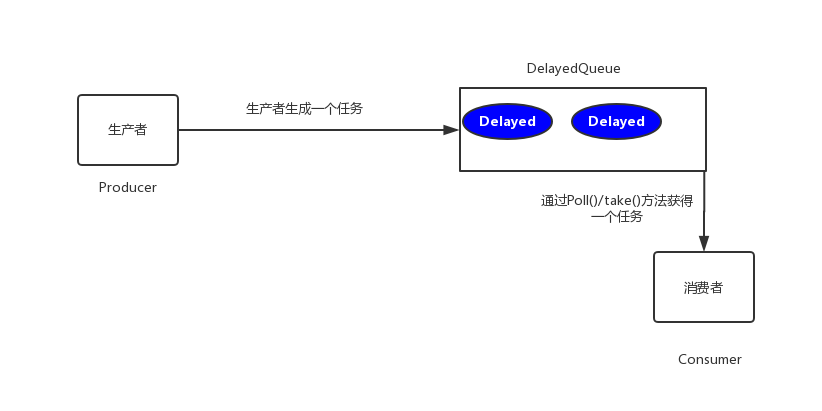

DelayedQueue实现工作流程如下图所示。

其中：

  • Poll()：获取并移除队列的超时元素，没有则返回空。这种事非阻塞的。
  • take()：获取并移除队列的超时元素，如果没有则wait当前线程，直到有元素满足超时条件，返回结果。这种事阻塞式的。

实现

定义一个类OrderDelay实现Delayed，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57

import lombok.extern.slf4j.Slf4j;
import java.util.concurrent.Delayed;
import java.util.concurrent.TimeUnit;

@Slf4j
public class OrderDelay implements Delayed {

    private String orderId;

    //超时的时间点（ms时间戳）
    private long timeoutStamp;

    public OrderDelay(String orderId, long timeoutMs) {
        this.orderId = orderId;
        this.timeoutStamp = timeoutMs + System.currentTimeMillis();
    }

    /**
     * 对于给定的TimeUnit，距离你自定义的超时截止时间点还有多久
     *
     * @param unit
     * @return
     */
    @Override
    public long getDelay(TimeUnit unit) {
        return unit.convert(timeoutStamp - System.currentTimeMillis(), TimeUnit.MILLISECONDS);
    }

    /**
     * 比较两个对象谁更快要到延迟的时间截止点。
     * <p>
     * 因为Delayed对象是可以放到DelayQueue队列里面的，但放到的时候不是依次放入队列，而是通过compareTo来判断放入的位置，
     * 这样从队列取元素的时候，总是拉取到最快要达到时间截止点的数据。
     *
     * @param other
     * @return
     */
    @Override
    public int compareTo(Delayed other) {
        if (other == this) {
            return 0;
        }
        if (!(other instanceof OrderDelay)) {
            throw new IllegalArgumentException();
        }
        OrderDelay t = (OrderDelay) other;
        long d = (getDelay(TimeUnit.MILLISECONDS) - t.getDelay(TimeUnit.MILLISECONDS));
        return (d == 0) ? 0 : ((d < 0) ? -1 : 1);
    }


    public void dealTimeOutOrder() {
        log.info("处理超时的订单|订单号={}", orderId);
    }

}

对超时时间设置为3s进行测试：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
@Test
public void orderDelayTest() throws InterruptedException {
    //声明一个延时队列
    DelayQueue<OrderDelay> queue = new DelayQueue<>();

    //启动一个消费者从延时队列里不断地拉取元素
    new Thread(new Runnable() {
        @Override
        public void run() {
            while (true) {
                try {
                    OrderDelay orderDelay = queue.take();
                    orderDelay.dealTimeOutOrder();
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
            }
        }
    }, "延时队列消费线程").start();

    //将订单延时任务放入队列
    for (int i = 1; i <= 5; i++) {
        queue.put(new OrderDelay(String.valueOf(i), TimeUnit.MILLISECONDS.convert(3, TimeUnit.SECONDS)));
        log.info("将订单延时任务放入队列|orderId={}", i);

        //随机休眠几秒
        TimeUnit.SECONDS.sleep(new Random().nextInt(4));
    }

    //主线程睡眠，等待消费线程拉取任务完毕
    TimeUnit.SECONDS.sleep(20L);
}

运行测试方法打印结果如下：

1
2
3
4
5
6
7
8
9
10
14:05:33.422 [main] INFO com.lzumetal.multithread.queue.DelayQueueTest - 将订单延时任务放入队列|orderId=1
14:05:36.422 [延时队列消费线程] INFO com.lzumetal.multithread.queue.OrderDelay - 处理超时的订单|订单号=1
14:05:36.427 [main] INFO com.lzumetal.multithread.queue.DelayQueueTest - 将订单延时任务放入队列|orderId=2
14:05:38.427 [main] INFO com.lzumetal.multithread.queue.DelayQueueTest - 将订单延时任务放入队列|orderId=3
14:05:39.427 [延时队列消费线程] INFO com.lzumetal.multithread.queue.OrderDelay - 处理超时的订单|订单号=2
14:05:41.428 [main] INFO com.lzumetal.multithread.queue.DelayQueueTest - 将订单延时任务放入队列|orderId=4
14:05:41.428 [延时队列消费线程] INFO com.lzumetal.multithread.queue.OrderDelay - 处理超时的订单|订单号=3
14:05:43.429 [main] INFO com.lzumetal.multithread.queue.DelayQueueTest - 将订单延时任务放入队列|orderId=5
14:05:44.429 [延时队列消费线程] INFO com.lzumetal.multithread.queue.OrderDelay - 处理超时的订单|订单号=4
14:05:46.429 [延时队列消费线程] INFO com.lzumetal.multithread.queue.OrderDelay - 处理超时的订单|订单号=5

可以看到订单3秒超时后就被处理。

优缺点

优点：效率高,任务触发时间延迟低。
缺点：(1)服务器重启后，数据全部消失，怕宕机。
   (2)集群扩展比较麻烦。
   (3)因为内存条件限制的原因，比如下单未付款的订单数太多，那么容易容易就出现OOM异常。
   (4)代码复杂度较高。

时间轮算法

思路

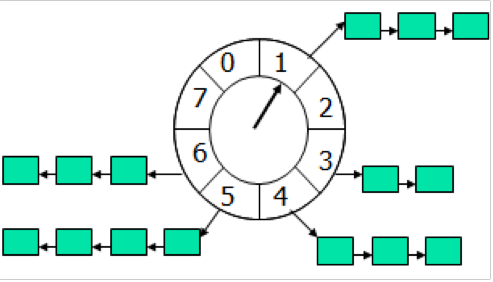

先上一张时间轮的图

时间轮算法可以类比于时钟，如上图箭头（指针）按某一个方向按固定频率轮动，每一次跳动称为一个 tick。这样可以看出定时轮由个3个重要的属性参数，ticksPerWheel（一轮的tick数），tickDuration（一个tick的持续时间）以及 timeUnit（时间单位），例如当ticksPerWheel=60，tickDuration=1，timeUnit=秒，这就和现实中的始终的秒针走动完全类似了。
如果当前指针指在1上面，我有一个任务需要4秒以后执行，那么这个执行的线程回调或者消息将会被放在5上。那如果需要在20秒之后执行怎么办，由于这个环形结构槽数只到8，如果要20秒，指针需要多转2圈。位置是在2圈之后的5上面（20 % 8 + 1）。

实现

我们用Netty的HashedWheelTimer来实现，给Pom加上下面的依赖：

1
2
3
4
5
<dependency>
    <groupId>io.netty</groupId>
    <artifactId>netty-all</artifactId>
    <version>4.1.24.Final</version>
</dependency>

测试代码示例如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
public class WheelTimerTest {

    static class MyTimerTask implements TimerTask {

        boolean flag;

        public MyTimerTask(boolean flag) {
            this.flag = flag;
        }

        public void run(Timeout timeout) throws Exception {
            System.out.println("处理超时的订单");
            this.flag = false;
        }
    }

    public static void main(String[] argv) {
        MyTimerTask timerTask = new MyTimerTask(true);
        Timer timer = new HashedWheelTimer();
        timer.newTimeout(timerTask, 5, TimeUnit.SECONDS);
        int i = 1;
        while (timerTask.flag) {
            try {
                Thread.sleep(1000);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
            System.out.println(i + "秒过去了");
            i++;
        }
    }

}

打印结果：

1
2
3
4
5
6
7
1秒过去了
2秒过去了
3秒过去了
4秒过去了
5秒过去了
处理超时的订单
6秒过去了

优缺点

优点：效率高,任务触发时间延迟时间比delayQueue低，代码复杂度比delayQueue低。
缺点：(1)服务器重启后，数据全部消失，怕宕机。
   (2)集群扩展比较麻烦。
   (3)因为内存条件限制的原因，比如下单未付款的订单数太多，容易就出现OOM异常。

Redis有序集合（zset）

利用redis的zset，zset是一个有序集合，每一个元素(member)都关联了一个score，通过score排序来取集合中的值。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
redis模拟
127.0.0.1:6379> zadd cron 10001 task1
(integer) 1
127.0.0.1:6379> zadd cron 9001 task2
(integer) 1
127.0.0.1:6379> zadd cron 29001 task3
(integer) 1
127.0.0.1:6379> ZRANGE cron 0 -1 withscores
1) "task2"
2) "9001"
3) "task1"
4) "10001"
5) "task3"
6) "29001"

假设当前的时间戳是 15000

127.0.0.1:6379> ZRANGEBYSCORE cron -inf 15000
1) "task2"
2) "task1"
127.0.0.1:6379> ZREM cron task2
(integer) 1
127.0.0.1:6379> ZREM cron task1
(integer) 1
127.0.0.1:6379> ZRANGE cron 0 -1 withscores
1) "task3"
2) "29001"

思路

使用sorted Sets的自动排序, key 为任务id，score 为任务计划执行的时间戳，这样任务在加入sets的时候已经按时间排序，另启一个定时任务每隔1s(或者其他间隔)去取出sets顶部的数据，小于当前时间的可以通过pop取出来然后去执行。

代码实现示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
@RunWith(SpringRunner.class)
@SpringBootTest(classes = RedisMain.class)
@Slf4j
public class DelayTaskTest {


    @Autowired
    private StringRedisTemplate redisTemplate;


    @Test
    public void orderDelayTaskTest() throws InterruptedException {
        final String key = "test_dalay_order_id";
        //启动一个消费线程，从redis拉取订单
        new Thread(new Runnable() {
            @Override
            public void run() {
                while (true) {
                    long currentMillis = System.currentTimeMillis();
                    BoundZSetOperations<String, String> ops = redisTemplate.boundZSetOps(key);
                    Set<String> list = ops.rangeByScore(0, currentMillis);
                    if (!CollectionUtils.isEmpty(list)) {
                        for (String id : list) {
                            //先移除，移除成功再处理
                            Long remove = ops.remove(id);
                            //remove大于0表示移除成功
                            if (remove != null && remove > 0) {
                                log.info("处理超时的订单|订单id={}|maxScore={}", id, currentMillis);
                            }
                        }
                    } else {
                        log.info("当前没有需要处理的超时订单|maxScore={}", currentMillis);
                    }
                    try {
                        TimeUnit.SECONDS.sleep(1L);
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                }
            }
        }).start();

        //生成5个订单保存到redis
        BoundZSetOperations<String, String> ops = redisTemplate.boundZSetOps(key);
        for (int i = 1; i <= 5; i++) {
            long score = System.currentTimeMillis() + 3 * 1000;
            ops.add(String.valueOf(i), score);
            log.info("订单保存至redis的zset中|id={}|score={}", i, score);
            TimeUnit.SECONDS.sleep(new Random().nextInt(3));
        }

        //等待消费线程消费完毕
        TimeUnit.SECONDS.sleep(12L);
    }

}

输出结果：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2021-11-11 19:05:43.683  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 当前没有需要处理的超时订单|maxScore=1636628740998
2021-11-11 19:05:43.686  INFO 15848 --- [           main] c.l.springboot.redis.test.DelayTaskTest  : 订单保存至redis的zset中|id=1|score=1636628744002
2021-11-11 19:05:43.690  INFO 15848 --- [           main] c.l.springboot.redis.test.DelayTaskTest  : 订单保存至redis的zset中|id=2|score=1636628746686
2021-11-11 19:05:43.694  INFO 15848 --- [           main] c.l.springboot.redis.test.DelayTaskTest  : 订单保存至redis的zset中|id=3|score=1636628746690
2021-11-11 19:05:43.698  INFO 15848 --- [           main] c.l.springboot.redis.test.DelayTaskTest  : 订单保存至redis的zset中|id=4|score=1636628746695
2021-11-11 19:05:43.701  INFO 15848 --- [           main] c.l.springboot.redis.test.DelayTaskTest  : 订单保存至redis的zset中|id=5|score=1636628746698
2021-11-11 19:05:44.699  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 处理超时的订单|订单id=1|maxScore=1636628744684
2021-11-11 19:05:45.708  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 当前没有需要处理的超时订单|maxScore=1636628745700
2021-11-11 19:05:46.726  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 处理超时的订单|订单id=2|maxScore=1636628746709
2021-11-11 19:05:46.734  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 处理超时的订单|订单id=3|maxScore=1636628746709
2021-11-11 19:05:46.745  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 处理超时的订单|订单id=4|maxScore=1636628746709
2021-11-11 19:05:46.750  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 处理超时的订单|订单id=5|maxScore=1636628746709
2021-11-11 19:05:47.760  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 当前没有需要处理的超时订单|maxScore=1636628747751
2021-11-11 19:05:48.777  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 当前没有需要处理的超时订单|maxScore=1636628748761
2021-11-11 19:05:49.783  INFO 15848 --- [       Thread-3] c.l.springboot.redis.test.DelayTaskTest  : 当前没有需要处理的超时订单|maxScore=1636628749778

优缺点

优点：实现比较简单，且因为有redis做数据持久化重启服务并不会导致数据丢失。
缺点：(1)需要额外引入redis服务并保证redis高可用性。
(2)多节点的服务最好使用分布式锁。当然，我们在代码中已经有了“先移除，移除成功再处理”的逻辑，所以分布式锁并不是必须的。

Redis的key过期通知

思路

从Reids 2.8 有一个键空间通知的机制（Keyspace Notifications，强烈建议了解一下）, 允许客户端去订阅一些key的事件，其中就有 key过期的事件，我们可以把key名称设置为task的id等标识(这种方式value的值无法取到，所以只用key来识别任务)，expire设置为计划要执行的时间，然后开启一个客户端来订阅消息过期事件，然后处理task。

演示

首先要确认下Redis版本是2.8以上，然后在redis.conf中，加入一条配置：

1
notify-keyspace-events Ex

重启redis，开启一个窗口，订阅key过期时间：

1
2
3
4
5
root@server01 # ./redis-cli --csv psubscribe '__keyevent@0__:expired'
Reading messages... (press Ctrl-C to quit)
"psubscribe","__keyevent@0__:expired",1
"pmessage","__keyevent@0__:expired","__keyevent@0__:expired","task1"
"pmessage","__keyevent@0__:expired","__keyevent@0__:expired","task2"

第二个窗口，设置key：

1
2
3
4
5
6
7
8
127.0.0.1:6379> set task1 xx
OK
127.0.0.1:6379> EXPIRE task1 5
(integer) 1
127.0.0.1:6379> set task2 xx
OK
127.0.0.1:6379> EXPIREAT task2 1469525560
(integer) 1

当key过期的时候就看到第一个窗口的通知了，订阅的key keyevent@:expired 这个格式是固定的，db代表的是数据库的编号，由于订阅开启之后这个库的所有key过期时间都会被推送过来，所以最好单独使用一个数据库来进行隔离。

java代码要怎么写呢？以SpringBoot项目来说，首先要添加依赖：

1
2
3
4
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis</artifactId>
</dependency>

增加配置类：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.data.redis.connection.RedisConnectionFactory;
import org.springframework.data.redis.listener.PatternTopic;
import org.springframework.data.redis.listener.RedisMessageListenerContainer;


@Configuration
public class RedisListenerConfig {

    @Bean
    RedisMessageListenerContainer container(RedisConnectionFactory connectionFactory) {
        RedisMessageListenerContainer container = new RedisMessageListenerContainer();
        container.setConnectionFactory(connectionFactory);
        return container;
    }

}

创建监听：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

import lombok.extern.slf4j.Slf4j;
import org.springframework.data.redis.connection.Message;
import org.springframework.data.redis.listener.KeyExpirationEventMessageListener;
import org.springframework.data.redis.listener.RedisMessageListenerContainer;
import org.springframework.stereotype.Component;


@Component
@Slf4j
public class RedisKeyExpirationListener extends KeyExpirationEventMessageListener {

    public RedisKeyExpirationListener(RedisMessageListenerContainer listenerContainer) {
        super(listenerContainer);
    }

    public void onMessage(Message message, byte[] pattern) {
        String expiredKey = message.toString(); // 获取过期的key
        if (expiredKey.contains("TIME_OUT_KEY")) { // 判断是否是想要监听的过期key
            log.info("redis key过期：{}", expiredKey);
            // TODO 业务逻辑
        }
    }

}

优缺点

优点：实现比较简单，且支持分布式服务。
缺点：(1)对redis有侵入，必须要修改redis配置。
(2)如果服务与redis断连了一段时间，断连期间的失效事件都丢失了。

------ 本文完 ------
